Rondella sferica DIN6319 Rondella autoallineante convessa e concava: deviazione angolare dell'assemblaggio fisso

Quali sono le cause della deviazione angolare nei giunti bullonati

Nella produzione industriale pesante e nell'assemblaggio di apparecchiature di precisione, la deviazione angolare delle connessioni bullonate è uno dei problemi nascosti più trascurati ma influenti. Le superfici lavorate irregolari, la deformazione della saldatura, l'assestamento delle fondamenta dell'attrezzatura e gli errori di installazione manuale porteranno tutti a piani di montaggio non paralleli. In condizioni di carichi pesanti e vibrazioni meccaniche a lungo termine, piccoli angoli di inclinazione genereranno continuamente sollecitazioni di flessione sui bulloni, con conseguente usura della filettatura, affaticamento dei bulloni, allentamento e persino fratture improvvise.

La maggior parte delle soluzioni di assemblaggio tradizionali si basano su normali rondelle piatte o elastiche per facilitare il fissaggio. Tuttavia questi elementi di fissaggio convenzionali svolgono solo un semplice ruolo di dispersione della pressione e anti-allentamento. Non hanno alcuna capacità di compensazione dell'angolo e non possono eliminare la forza di flessione eccentrica. Per stampi di alta precisione, attrezzature idrauliche e strutture pesanti in acciaio, fare affidamento sulle rondelle ordinarie ridurrà notevolmente la stabilità dell'assemblaggio e accorcerà la durata complessiva dell'attrezzatura.Rondella sferica DIN6319 Rondella autoallineante convessa e concavarisolve perfettamente il problema di lunga data della deviazione angolare dell'assemblaggio nel settore. La sua esclusiva struttura sferica accoppiata convesso-concavo può adattarsi attivamente alle superfici di installazione inclinate, convertire lo stress di flessione irregolare in pressione assiale uniforme e proteggere fondamentalmente la sicurezza e la stabilità delle connessioni bullonate.

Rondella DIN6319 VS Rondelle tradizionali: confronto delle prestazioni principali

Per aiutare ingegneri e acquirenti a selezionare con precisione gli elementi di fissaggio per le diverse condizioni di lavoro, effettuiamo un confronto approfondito delle prestazioni tra rondelle sferiche autoallineanti e rondelle piane/rondelle elastiche ordinarie. I difetti strutturali delle rondelle tradizionali sono pienamente evidenti in scenari di assemblaggio inclinati e per carichi pesanti, mentre i vantaggi strutturali dei set DIN6319 si riflettono pienamente.

Elemento di confronto	Rondella piatta ordinaria/rondella elastica	Set di rondelle sferiche DIN6319
Abilità di compensazione dell'angolo	Nessuna, non si adatta a superfici inclinate	Supporta la compensazione della deviazione dell'angolo di 3-4°, autoallineamento attivo
Stato di sollecitazione del bullone	Facile da produrre sollecitazione di flessione e carico eccentrico	Elimina la forza di flessione, puro cuscinetto di sollecitazione assiale
Resistenza alle vibrazioni	Scarso, facile da allentare sotto vibrazioni a lungo termine	Montaggio stabile, resiste efficacemente all'allentamento delle vibrazioni
Durata di servizio	Corto, facile da causare danni da fatica al bullone	Lunga durata, riduzione della frequenza di manutenzione delle apparecchiature
Scenari applicabili	Adatto solo per il montaggio in piano e per carichi leggeri	Professionale per montaggi con carichi pesanti, irregolari e inclinati

Dal confronto risulta evidente che le rondelle tradizionali riescono a soddisfare solo le esigenze di fissaggio più elementari. Una volta affrontate superfici di assemblaggio irregolari e condizioni di lavoro con carichi pesanti, non possono compensare gli errori strutturali. Al contrario,Rondella sferica DIN6319 Rondella autoallineante convessa e concavaè progettato professionalmente per la compensazione degli errori industriali. Può regolare automaticamente l'angolo di montaggio in base allo stato di installazione effettivo, garantendo che ciascun bullone sia sollecitato verticalmente e in modo uniforme, il che rappresenta un vantaggio fondamentale insostituibile nell'assemblaggio industriale di alto livello.

Principio di funzionamento fondamentale dei set di rondelle sferiche

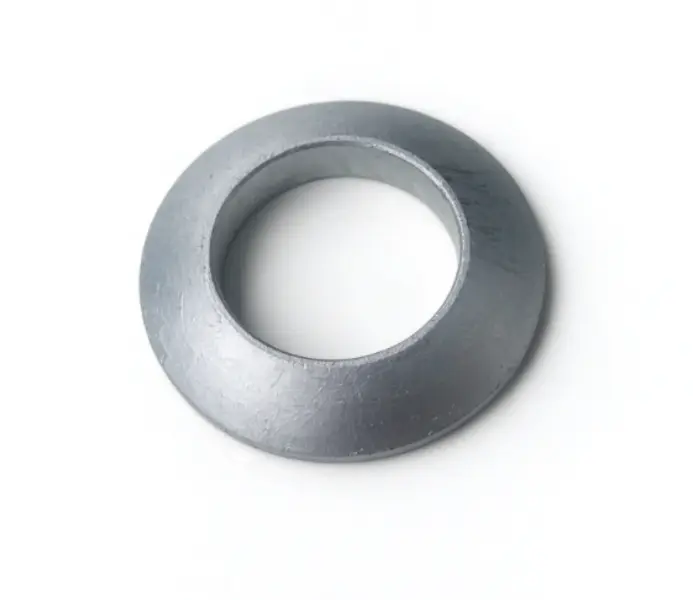

Un completoIl set di rondelle autoallineanti DIN6319 è composto da una rondella convessa di tipo C abbinatae rondella concava di tipo D. Dopo la forgiatura di precisione e la rettifica ultrafine, la superficie di contatto sferica è liscia e piatta, con elevata precisione di adattamento e prestazioni di scorrimento flessibili. Durante l'installazione dell'apparecchiatura, quando il piano di montaggio è inclinato o sfalsato, le superfici curve convesse e concave possono scorrere liberamente per completare l'autocorrezione dell'angolo, adattandosi perfettamente al bullone e alla superficie del pezzo pressato.

Questo principio di funzionamento modifica completamente lo stato di assemblaggio forzato delle tradizionali guarnizioni piane. Evita la torsione e la flessione dei bulloni causata dalla calibrazione forzata degli errori di installazione, garantisce che il sistema di connessione sia sempre nello stato di sollecitazione ottimale e migliora notevolmente la rigidità e la stabilità complessiva delle apparecchiature meccaniche.

Grado materiale	Temp. massima di funzionamento continuo	Fattore di coppia consigliato	Suggerimenti per l'ambiente applicabili
Acciaio al carbonio C45	220 ℃	0,14~0,18	Industriale generale, assemblaggio interno di stampi
Acciaio inossidabile A2	300 ℃	0,18~0,22	Scena anticorrosiva ordinaria e interna umida
Acciaio inossidabile A4	315 ℃	0,19~0,23	Nebbia salina costiera, ambiente chimico corrosivo

Materiale e trattamento superficiale Valore pratico

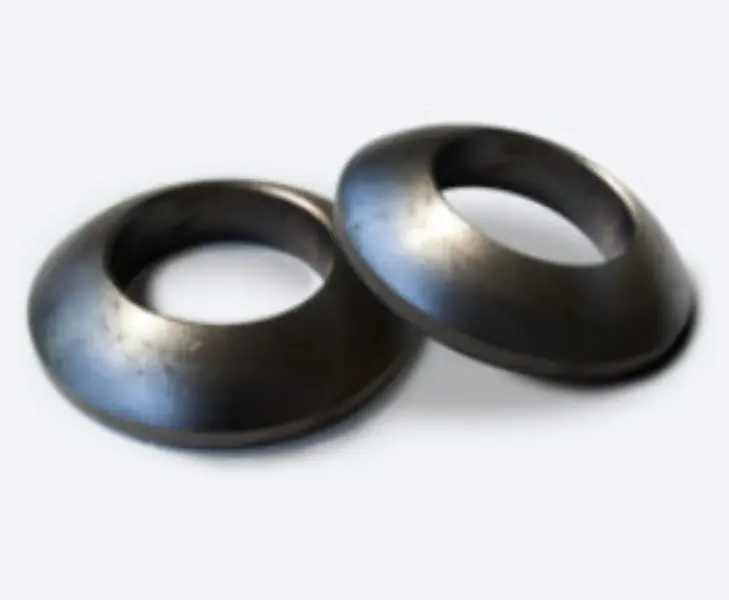

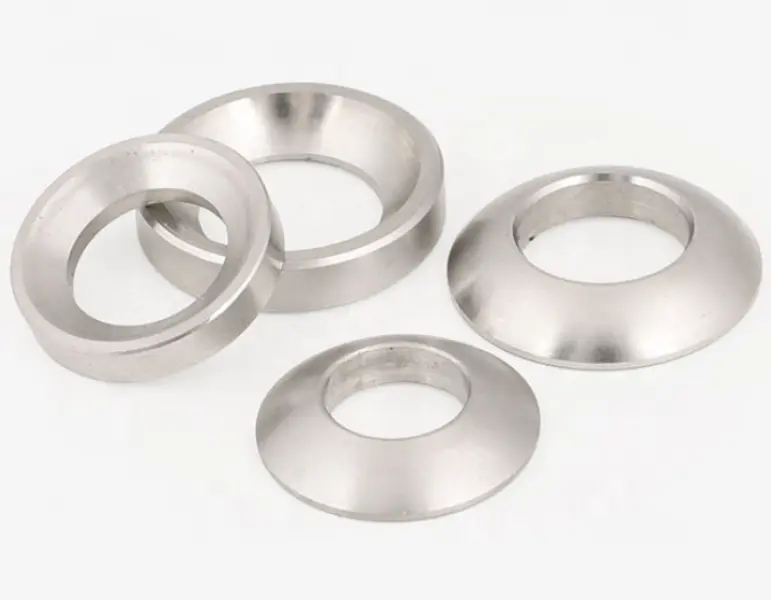

Diverse configurazioni di materiali e trattamenti superficiali conferiscono alle lavatrici un'adattabilità ambientale mirata.Rondella sferica DIN6319 Rondella autoallineante convessa e concavaadotta opzioni materiali diversificate. Le rondelle in acciaio al carbonio C45 con zincatura bianco blu hanno un rivestimento uniforme e prestazioni antiruggine stabili, adatte alla maggior parte degli scenari di assemblaggio industriale generale e all'aperto. I prodotti trattati con ossido nero presentano un basso attrito e nessun riflesso riflettente, che è più adatto per il bloccaggio interno di precisione dello stampo ed evita di compromettere la precisione della lavorazione dello stampo. Le rondelle in acciaio inossidabile A2/A4 abbandonano la protezione della placcatura superficiale, con intrinseca resistenza all'ossidazione e alla corrosione, adattandosi perfettamente all'elevata umidità, alla nebbia salina e alle dure condizioni di lavoro chimiche.

Tutti i materiali provengono da grandi acciaierie certificate, con proprietà meccaniche stabili e durezza affidabile, garantendo che le rondelle non si deformino o si guastino sotto forte pressione a lungo termine. Sono supportati trattamenti superficiali personalizzati e prodotti di dimensioni speciali per soddisfare esigenze ingegneristiche personalizzate.

Scenari applicativi tipici

Con la sua potente correzione dell'angolo e le prestazioni di bilanciamento dello stress,Rondella sferica DIN6319 Rondella autoallineante convessa e concavaè ampiamente utilizzato nei settori industriali ad alta precisione e pesanti. Nell'industria degli stampi, il bloccaggio ripetuto, l'espansione e la contrazione termica causano la deformazione della piastra dello stampo e la deviazione della planarità, e il set di rondelle autoallineanti può compensare automaticamente piccoli errori angolari per mantenere stabile la forza di bloccaggio dello stampo.

Nei macchinari pesanti, nelle apparecchiature idrauliche, nell'ingegneria delle strutture in acciaio e nell'assemblaggio della base del generatore, sono comuni gli assestamenti delle fondazioni e le deviazioni nell'installazione delle apparecchiature. Il set di rondelle DIN6319 può risolvere efficacemente il problema delle sollecitazioni irregolari sui giunti dei bulloni, prevenire le vibrazioni delle apparecchiature e la connessione allentata e garantire il funzionamento stabile a lungo termine dei sistemi meccanici. È un accessorio di fissaggio ottimizzato necessario per la progettazione meccanica e l'aggiornamento delle apparecchiature.

Imballaggio standardizzato e garanzia di spedizione per l'esportazione

In qualità di produttore professionale di elementi di fissaggio orientato all'esportazione, Ningbo Gangtong Zheli Fasteners Co., Ltd. adotta rigorosi imballaggi standardizzati per l'esportazione per tutte le rondelle finite per garantire l'integrità del prodotto durante il trasporto transfrontaliero a lunga distanza. I prodotti convenzionali sono confezionati con sacchetti interni in plastica impermeabili e resistenti all'umidità, abbinati a un imballaggio esterno in cartone rinforzato ispessito, che può prevenire efficacemente ruggine, graffi, collisioni e deformazioni della superficie del prodotto.

Per ordini di esportazione all'ingrosso e ordini di clienti di alto livello, supportiamo imballaggi personalizzati in scatole di legno e imballaggi in pallet per migliorare ulteriormente la sicurezza del trasporto. Tutti gli imballaggi possono supportare loghi personalizzati dei marchi dei clienti ed etichette esclusive per soddisfare le esigenze di esportazione del marchio e di gestione del magazzino. Prima di ogni consegna, il nostro team effettuerà un'ispezione completa sull'aspetto, le dimensioni e la quantità del prodottoRondella sferica DIN6319 Rondella autoallineante convessa e concava,ordinare e imballare rigorosamente in conformità con gli standard di esportazione internazionali e completare la raccolta dei documenti di supporto, garantendo una consegna sicura e senza barriere delle merci ai clienti globali.

Perché scegliere gli elementi di fissaggio Ningbo Gangtong Zheli

Ci concentriamo sulla ricerca e sviluppo e sulla produzione di elementi di fissaggio standard DIN di alto livello, con una tecnologia di produzione matura e un sistema completo di ispezione della qualità. TuttoRondella sferica DIN6319 Rondella autoallineante convessa e concavai prodotti sono realizzati in stretta conformità con gli standard industriali tedeschi, con precise tolleranze dimensionali ed eccellente intercambiabilità.

Dall'ispezione in entrata delle materie prime, alla lavorazione di precisione, al trattamento superficiale fino all'imballaggio e alla consegna del prodotto finito, ogni collegamento implementa un controllo di qualità standardizzato. Forniamo servizi di test sui campioni, personalizzazione a grandezza naturale da M6 a M64, fornitura stabile di inventario e supporto tecnico professionale pre-vendita e post-vendita. Con una qualità del prodotto affidabile e un attento servizio di esportazione, abbiamo stabilito rapporti di cooperazione a lungo termine con clienti in Europa, America, Sud-Est asiatico e in altre regioni, ottenendo un ampio riconoscimento nel mercato globale degli elementi di fissaggio industriali.

Domande frequenti

Q1: È necessario utilizzare le rondelle convesse e concave come set completo?

R1: Sì. Solo il gruppo rondella convessa di tipo C e concava di tipo D abbinato può realizzare la funzione autoallineante di compensazione della deviazione angolare del gruppo. Una singola rondella non può formare un accoppiamento scorrevole e non può ottenere l'effetto di correzione dell'angolo.

Q2: Qual è la differenza più grande tra le rondelle sferiche DIN6319 e le rondelle ordinarie?

A2: La differenza fondamentale è la capacità di compensazione dell'angolo. Le rondelle ordinarie possono solo disperdere la pressione, mentre le rondelle autoallineanti DIN6319 possono correggere attivamente l'inclinazione dell'installazione, eliminare lo stress da flessione dei bulloni e migliorare notevolmente la sicurezza e la durata delle connessioni per carichi pesanti.

Q3: Le rondelle DIN6319 possono essere utilizzate in ambienti corrosivi e ad alta temperatura?

R3: Sì. Abbiamo molteplici opzioni di materiali. I modelli in acciaio inossidabile A2/A4 si adattano agli ambienti corrosivi e i materiali di alta qualità possono resistere a condizioni di lavoro continue ad alta temperatura, soddisfacendo le esigenze di utilizzo di vari scenari difficili.
