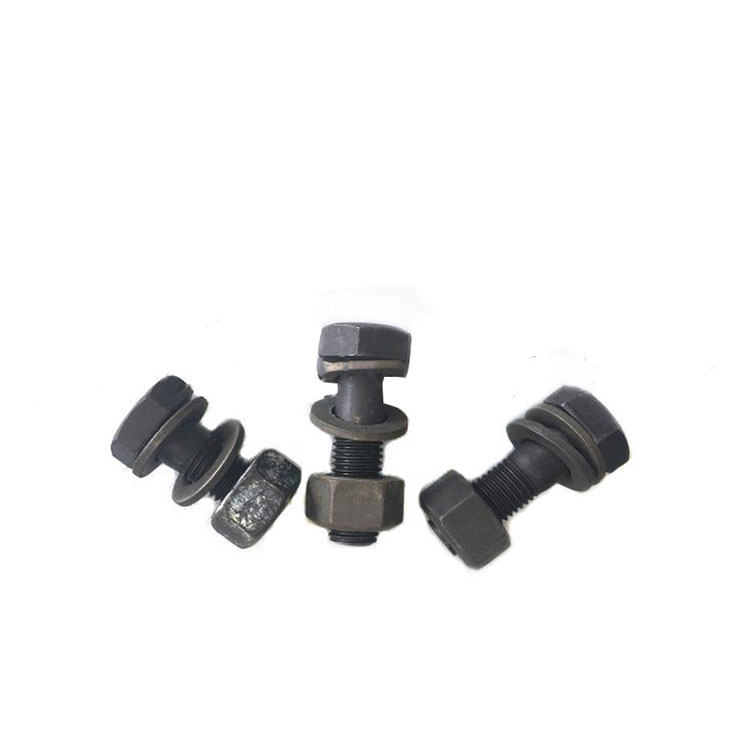

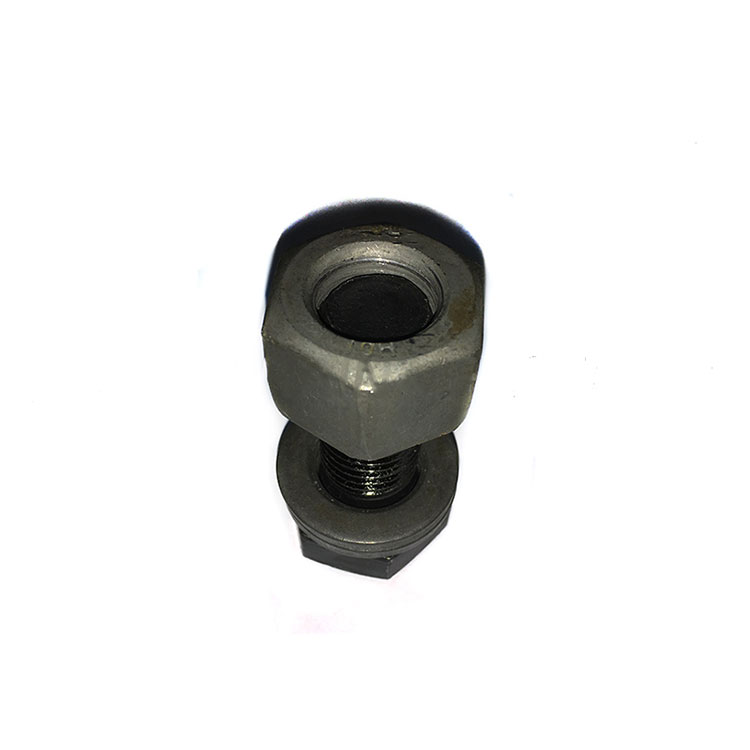

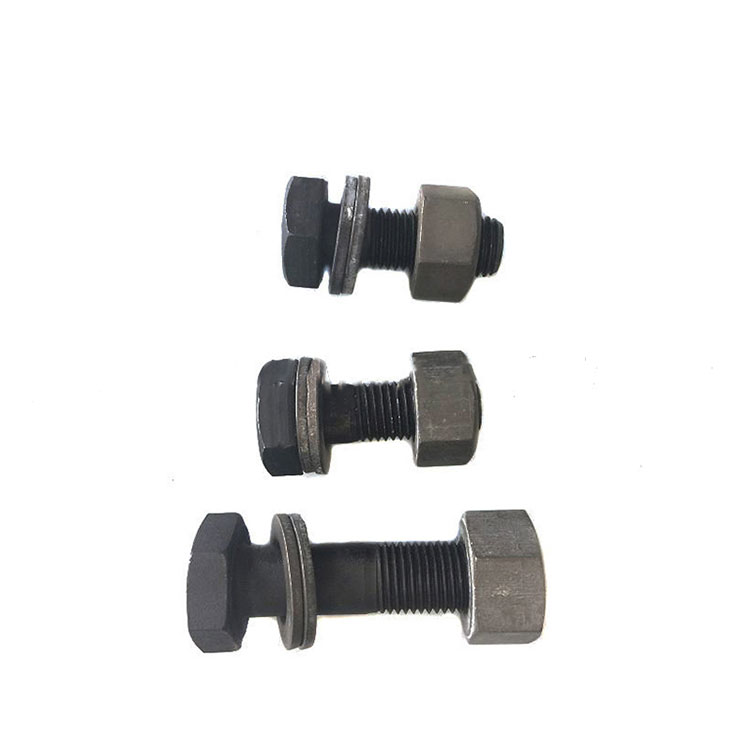

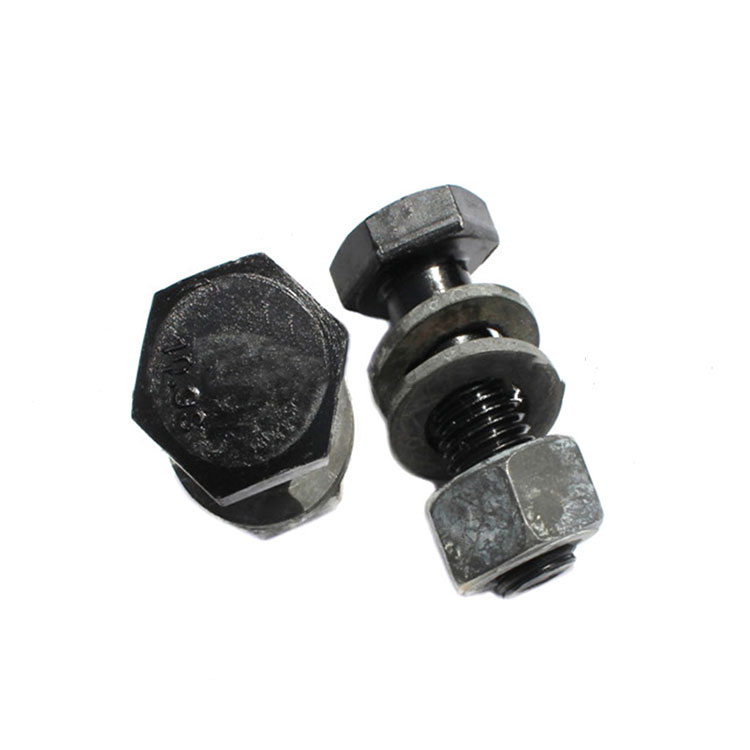

I bulloni strutturali in acciaio sono un tipo di bulloni ad alta resistenza e anche una parte standard. Le prestazioni di fissaggio sono migliori, per la struttura in acciaio, l'ingegneria, in modo che il ruolo del fissaggio. Struttura generale in acciaio, i requisiti dei bulloni in acciaio sono 8,8 o più, ci sono 10,9, 12,9, tutti i bulloni in acciaio ad alta resistenza e talvolta la struttura in acciaio non è necessaria per i bulloni galvanici.
I bulloni SteelStructral sono utilizzati principalmente nella struttura in acciaio, utilizzati per collegare la struttura in acciaio del punto di connessione. I bulloni in acciaio sono suddivisi in bulloni ad alta resistenza a taglio torsionale e grandi bulloni esagonali ad alta resistenza, i grandi bulloni esagonali ad alta resistenza sono viti ordinarie ad alta resistenza, e i bulloni ad alta resistenza al taglio torsionale sono migliorati nei bulloni ad alta resistenza esagonali grandi, al fine di migliorare la costruzione. Bullone strutturale a testa esagonale pesante, 10.9 DIN 6914 1989/ISO 7412 Alta resistenza - Classe di proprietà 10.9 - Passo della filettatura grosso - Parzialmente filettato - Acciaio trattato termicamente - Zincato a caldo Per bullonatura strutturale con schema piatto sovradimensionato I bulloni prodotti secondo la norma DIN 6914-10, se abbinati al dado sovradimensionato n. 6915-10 e alla rondella piatta n. 6916-(C45), forniscono un assemblaggio con un livello di sicurezza contro il cedimento dovuto allo strappo del filo se serrato eccessivamente. Resistenza alla trazione: Rm/N/mm? 1040 minimo, Mpa 1040 minimo (150.800 psi) Chiamare per informazioni su lunghezze maggiori e diametri maggiori.
Marcature della testa e punti di forza per le viti a testa esagonale metriche |
||||||
Marcatura di identificazione del grado |
Specifica |
Intervallo dimensioni nominali [mm] |
Resistenza alla prova [MPa] |
Limite di snervamento (min) [MPa] |
Resistenza alla trazione (min) [MPa] |
Durezza del nucleo [Rockwell] |
|
ASTM A490M Tipo 1 |
12–36 |
830 |
940 |
1040 |
C33–39 |
|
ASTM A490M Tipo 2 (ritirato) |
|||||
|
ASTM A490M Tipo 3 |
Marcature della testa imperiale e proprietà meccaniche |
||||||
Marcatura di identificazione del grado |
Specifica |
Intervallo di dimensioni nominali [in] |
Resistenza alla prova [ksi] |
Limite di snervamento (min) [ksi] |
Resistenza alla trazione (min) [ksi] |
Durezza del nucleo [Rockwell] |
|
ASTM A490 Tipo 1 |
1⁄2–1-1⁄2 |
120 |
130 |
150 minimo |
C33–38 |
|
ASTM A490 Tipo 2 (ritirato) |
1/2–1 |
||||
|
ASTM A490 Tipo 3 |
1⁄2–1-1⁄2 |
MISURARE | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 |
F | 7/8 | 1-1/16 | 1-1/4 | 1-7/16 | 1-5/8 | 1-13/16 | 2 | 2-3/16 | 2-3/8 |
H | 16/5 | 25/64 | 15/32 | 35/64 | 39/64 | 16/11 | 25/32 | 27/32 | 15/16 |
LT | 1.00 | 1.25 | 1.38 | 1.50 | 1.75 | 2.00 | 2.00 | 2.25 | 2.25 |
