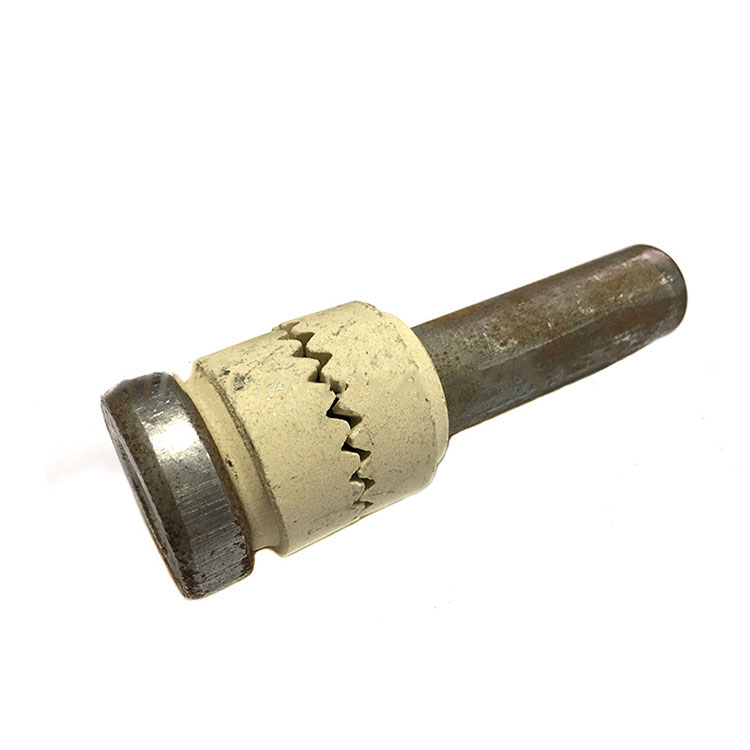

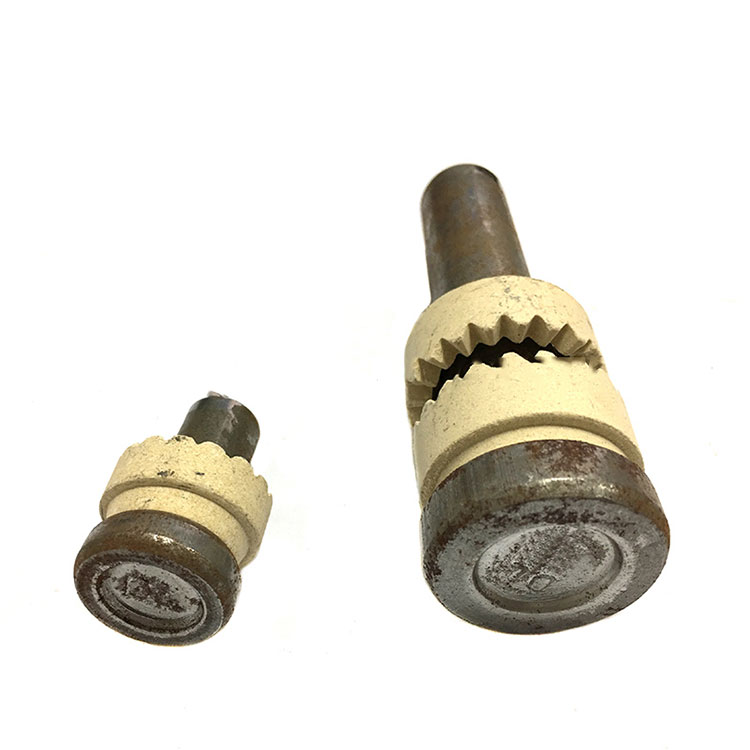

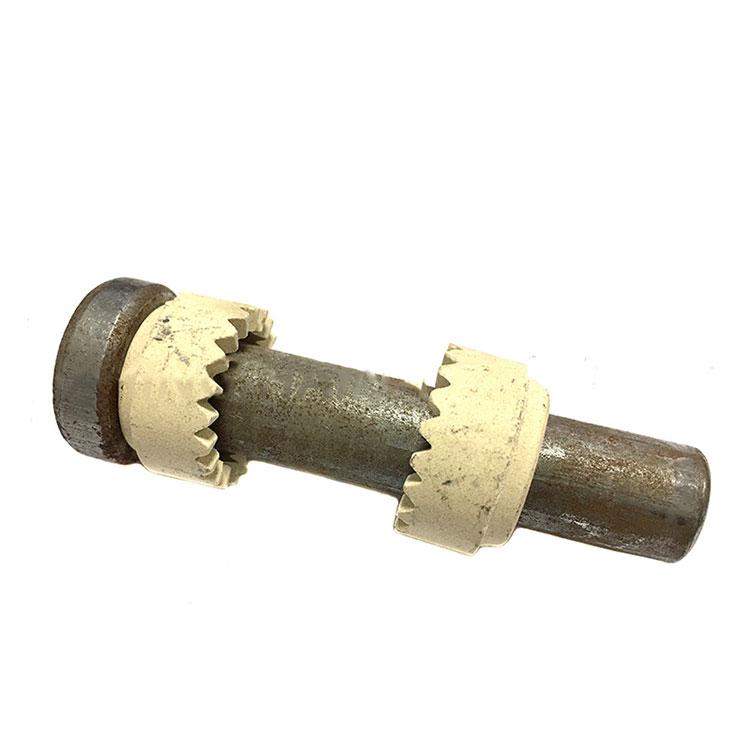

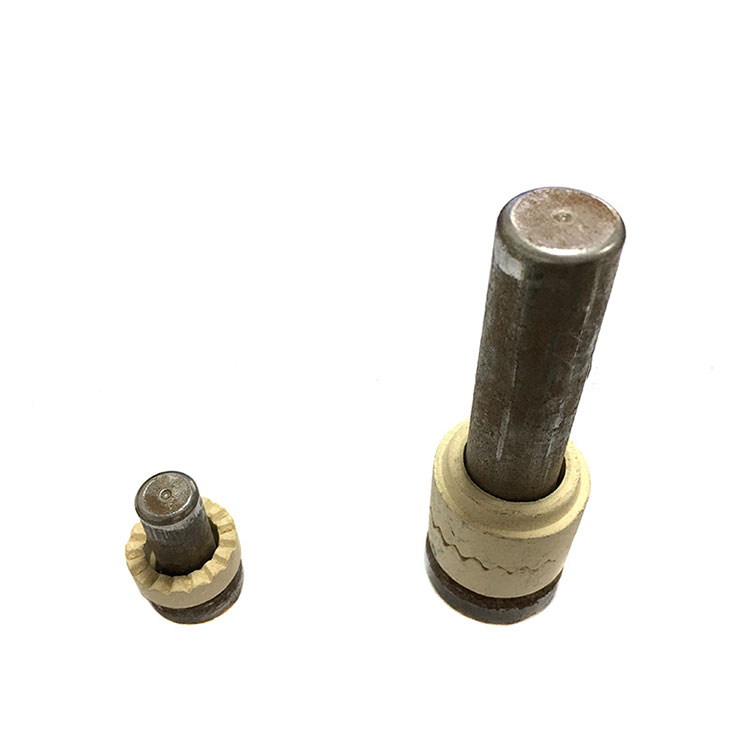

I perni a taglio sono elementi di fissaggio con connessione ad alta rigidità. I perni a taglio sono abbreviati come perni cilindrici (perni a testa cilindrica per saldatura ad arco). Le specifiche dei perni a taglio sono il diametro nominale Ф10 ~ Ф25 mm, la lunghezza totale della saldatura prima di 40 ~ 300 mm. Il chiodo ha la parte superiore della testa con i glifi per apporre il marchio identificativo del produttore, l'uso del chiodo per saldatura è molto ampio.
I perni del connettore a taglio sono progettati per collegare la soletta in cemento alle travi in acciaio e per resistere ai carichi di taglio tra la soletta in cemento e la trave in acciaio nella costruzione composita. Questo ci permette di caricare fino a 1000 kg/m2 invece del carico normale che è molto inferiore. La procedura fa risparmiare tempo e quindi anche denaro grazie alla sua semplicità.
I connettori con perno a taglio sono l'elemento più importante nella progettazione di travi composite che fissano il calcestruzzo ai componenti strutturali in acciaio. I connettori Shear Stus resistono alle forze di taglio e aumentano la capacità di carico di taglio negli edifici in acciaio e nei ponti.
|
|||||||
DIMENSIONE BULLONE | |||||||
d | NOMINALE | 10 | 13 | 16 | 19 | 22 | 25 |
MINIMO | 9.64 | 12.57 | 15.57 | 18.48 | 21.48 | 24.48 | |
MASSIMO | 10 | 13 | 16 | 19 | 22 | 25 | |
non so | MASSIMO | 18.35 | 22.42 | 29.42 | 32.5 | 35.5 | 40.5 |
MINIMO | 17.65 | 21.58 | 28.58 | 31.5 | 34.5 | 39.5 | |
d1 | 13 | 17 | 21 | 23 | 29 | 31 | |
h | 2.5 | 3 | 4.5 | 6 | 6 | 7 | |
k | MASSIMO | 7.45 | 8.45 | 8.45 | 10.45 | 10.45 | 12.55 |
MINIMO | 6.55 | 7.55 | 7.55 | 9.55 | 9.55 | 11.45 | |
r | MINIMO | 2 | 2 | 2 | 2 | 3 | 3 |
WA | 4 | 5 | 5 | 6 | 6 | 6 |
Componente chimico del materiale (%) |
||||||
Materiale |
C |
E |
Mn |
P |
S |
Al |
ML15AL |
0,13-0,18 |
≤0,10 |
0,30-0,60 |
≤0,035 |
≤0,035 |
≥0,020 |
SWRCH18A |
0,15-0,20 |
≤0,10 |
0,60-0,90 |
≤0,030 |
≤0,035 |
1≥0,020 |
Proprietà meccaniche del connettore con perno a taglio |
||||
Paese |
Resistenza alla trazione |
Punto di rendimento |
Allungamento percentuale |
Contrazione percentuale |
BSEN ISO13918:2008 |
≥450 |
≥350 |
≥15 |
|
Stati Uniti d'America |
≥415 |
|
